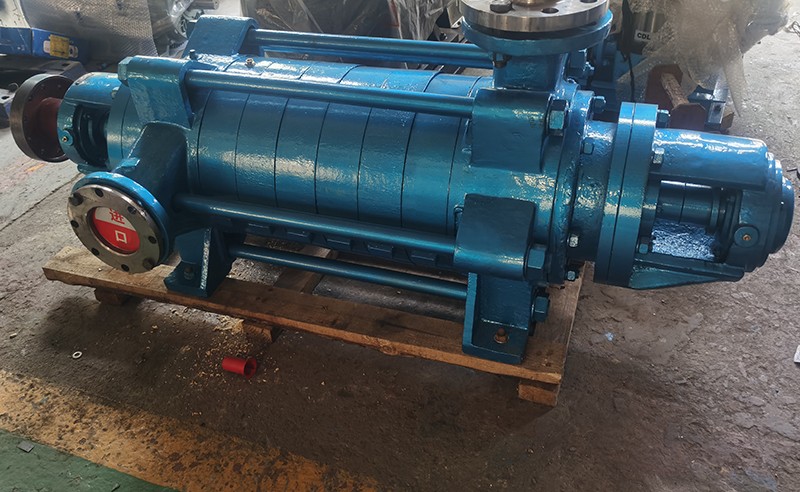

臥式多級泵

臥式多級泵裝卸、起動、運轉和停止接配順序：

 1) 將密封環分別緊裝在進水段及導葉擋板上。

 2) 把導翼套裝在中段上，然后將導翼擋板裝在所有的中段上去。

 3) 將裝好的軸套甲和疑的軸， 穿過迸水段， 并推入葉輪， 在中段上鋪上一層紙墊， 裝上中段， 再推入另一個葉輪，重復以上步驟，將所有的葉輪及中段裝完。

 4) 將平衡環、平衡套及出水段導翼分別裝出水段上。

 5) 將出水段裝在中段上，然后用拉緊螺栓將進水段、中段和出水段緊固在一起。

 6) 裝上平沖盤及軸套乙(50DB 泵無此件)。

 7) 將紙墊裝到尾蓋上，將尾蓋裝到出水段上，并將填料及填料環，填料壓蓋順次裝入進水段 和尾蓋的填料室。

 8) 將軸承體分別裝到進水段和尾蓋以上，并用螺栓緊固。

 9) 裝入軸承定位套，滾珠軸承，并以螺母固。

10) 在軸承體內裝入適量黃油， 并將紙墊套在軸承蓋上， 將軸承蓋裝到承軸體上以螺釘緊固。 11) 裝上聯軸器部件，放氣考克及所有的四方螺塞。 拆卸按上不相反步驟進行。
